Disgrifiad
Mae ein PEIRIANT DISC FFLAP AWTOMATIG LLAWN yn cynnwys tair rhan: prif injan (A); pwmp glud (B); rac bwydo (C). Mae'r peiriant cyfan wedi'i wneud o broffil alwminiwm diwydiannol safonol 4080 Ewropeaidd, sydd â gwrthiant cyrydiad cryf, dwysedd isel, pwysau ysgafn, a phlastigrwydd da.
A: Lle mae'r disg louver yn cael ei wneud, mae ein pen torrwr (a-1), trofwrdd (a-2), gorsaf (a-3), braich peiriant, ac ati i gyd wedi'u gwneud o "6061 aloi alwminiwm". Mae gan y deunydd hwn gryfder uchel a gwrthiant cyrydiad cryf. Rydym yn defnyddio peiriant CNC i orffen melino (a-4), felly mae'r peiriannu yn fwy mân, ar ôl triniaeth arwyneb gofalus, mae ein cynnyrch peiriant yn edrych yn brydferth iawn.
Rydym hefyd wedi gwneud llawer o optimeiddiadau i'r PEIRIANT DISC FFLAP AWTOMATIG LLAWN: er enghraifft, wrth godi a symud pen y torrwr, rydym wedi mabwysiadu modd digidol ac olwyn i wneud ei addasiad yn fwy manwl gywir a chyfleus. (a-5)
Ar gyfer y trofwrdd, rydym yn defnyddio modur servo Panasonic gyda system pin lleoli silindr. Mae ei weithrediad yn fwy effeithlon a sefydlog.
Manyleb sylfaenol | |||
Maint disg fflap | Cefnogaeth: φ75mm-φ180mm Lled fflap: 11mm-40mm | Gludwch qty | 4-30g （±0.5g） |
Math disg fflap | T27/T29 Fflap Sengl/Dwbl | Fflap qty | Gellir rhoi fflap ar unrhyw raddau |
Cefnogaeth | Gwydr ffibr, plastig | Capasiti cynhyrchu | 6400P/8H （φ100mm） |
Grym | Modur servo Panasonic | Gweithredwr | 1 |
Cyflenwad pŵer | Niwmatig, Trydan | foltedd | 380V |
Pwmp glud | 280KG | Pŵer wedi'i osod | 8KW |
System glud | Silindr Airtac, falf rheoli cydbwysedd SMC | Maint bwydo | 1000mm*400mm*1400mm |
Gludwch maint y system | 1100mm*560*1600mm | Maint y prif beiriant | 2200mm*1600mm*1500mm |
Synhwyrydd ffotodrydanol | Awtoneg | Silindr | Airtac |
Switsh magnetig | Airtac | Panel Rheoli | Weinview |
Switsh aer | CHINT | Temp. rheolydd | OMRON |
lleihäwr | Calchu | Gan gadw | FFAG |
Pwysedd aer | 0.6-0.8mpa | CDP | Taida |
Rheilffordd canllaw llinellol | Hiwin | Cydran niwmatig | SMC |
Manteision
1. Mae dwy fraich peiriant, gyriant modur Servo, un ar gyfer gosod cefnogaeth yn awtomatig, a'r llall ar gyfer casglu cynhyrchion gorffenedig yn awtomatig. Gallant weithio'n annibynnol ac ni fyddant yn effeithio ar ei gilydd.
2. Mae'r cyfuniad o Panasonic Motor a Silindr AirTAC, ar ôl 7 mlynedd o brofi'r farchnad, yn sefydlog ac yn wydn, gyda chyfradd fethiant mor isel â 0.57 y cant. Mae'r plât gwaith yn defnyddio cyfuniad o fodur a silindr ar gyfer effeithlonrwydd uchel a sefydlogrwydd da.
3. Mae rhwyllau diogelwch yn cael eu gosod ar Y PEIRIANT DISC FLAP AWTOMATIG LLAWN a gall y peiriant stopio ar frys i sicrhau diogelwch gweithwyr.
Ar gyfer rheoli faint o glud
1. Yn gyntaf, rhaid inni sicrhau sefydlogrwydd y pwysedd aer.
2. Trwy addasu cyflymder y glud, y cyflymaf yw'r cyflymder, y llai o glud, a'r arafach yw'r cyflymder, y mwyaf o glud.
3. Trwy addasu pellter gyriad y silindr.
4. Mae'r olaf trwy'r geg glud, dau neu un, a safon y geg glud, fel arfer mae gennym φ2mm, ac mae rhai cwsmeriaid yn defnyddio φ2.5mm.
Manylion dylunio:
(a-1)

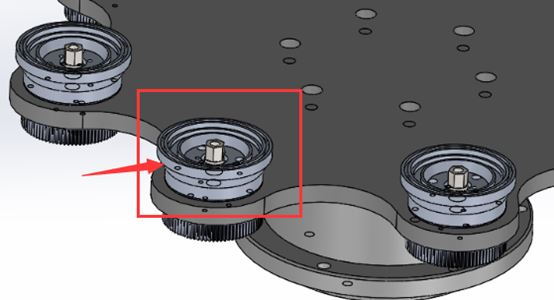

(a-2)
(a-2)
(a-5)
